<вернуться
РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ ТИГЛЕЙ |
ХРАНЕНИЕ |

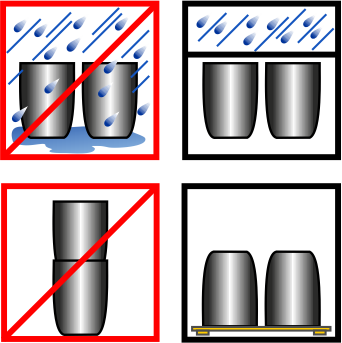

![]() | Хранить тигли в сухом, хорошо проветриваемом помещении
на деревянных подставках. Не допускается хранение тиглей на бетонном или металлическом полу. Не допускается ставить тигли друг в друга. |
ТРАНСПОРТИРОВКА |

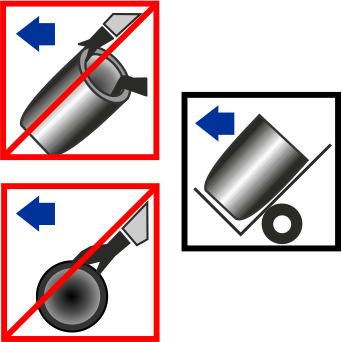

![]() | Нельзя допускать толчков и ударов по тиглям.
Тигли нельзя перекатывать по полу на боку или на подовой кромке. Для транспортировки использовать тележки с мягкой обивкой. |
ПОДГОТОВКА |

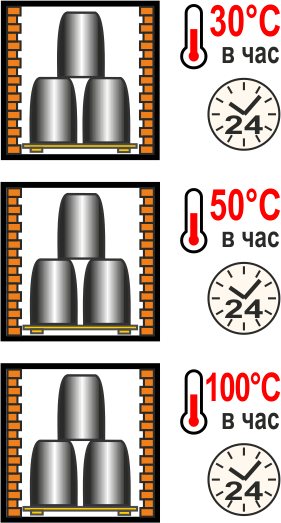

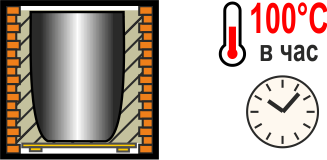

![]() | Сушка тиглей
- при температуре 200°С не менее 1 суток. Подъем температуры до 200°С не должен быть резким - не более 30°С в час. Прокалка тиглей Тигли марки С - подъем температуры до 900°С по 50°С в час. Тигли марки А и К - подъем температуры до 1050°С по 100°С в час. Тигли марки Х - подъем температуры до 400°С по 100°С в час и далее до 1050°С как можно быстрее. |
УСТАНОВКА |

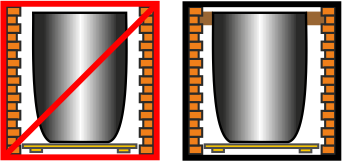

![]() | Вокруг верхней кромки тигля необходимо создать
равномерный зазор, для чего использовать картон или древесную щепу. Не допускается использовать клинья из огнеупорного материала. |
![]() |

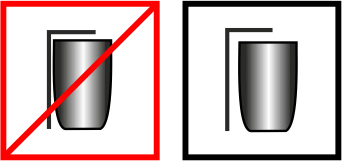

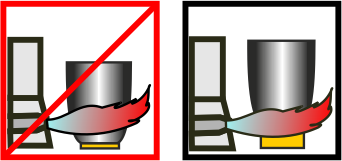

Ось горелки должна находиться в плоскости днища. |
![]() |
Горелка должна быть установлена так, чтобы пламя
|
![]() | Промежуток между тиглем и крышкой печи должен быть
изолирован термоизоляционным материалом. |
|

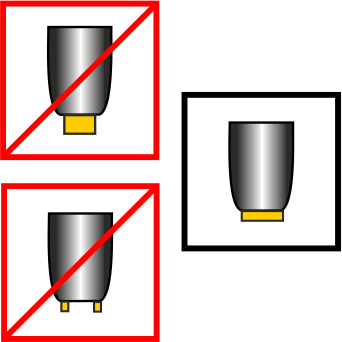

Использовать только стандартные подставки.
материал: бумага, кокс, глинозем. |

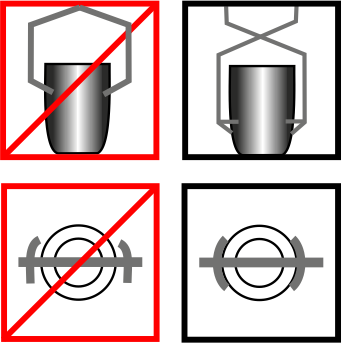

![]() | Для установки и извлечения тиглей следует
применять клещи (захваты), соответствующие форме тигля, обернутые мягким материалом. |

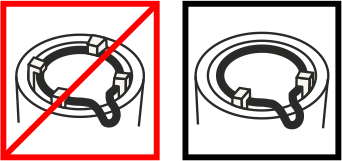

![]() | В печах сопротивления и индукционных печах
зазор между кромкой тигля и кожухом печи следует замазать смесью на основе огнеупорной глины |

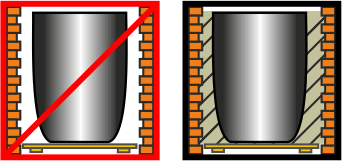

![]() | В индукционных печах пространство между тиглем
и индуктором заполняется изоляционным материалом |
ЗАГРУЗКА МЕТАЛЛА |

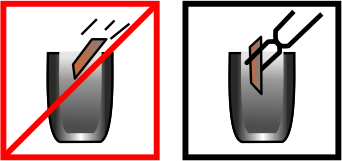

![]() | Металл загружать только в разогретый тигель.
Металл должен быть сухим и слегка подогретым. Большие куски следует вводить в тигель клещами, не допуская их соударений с тиглем. |

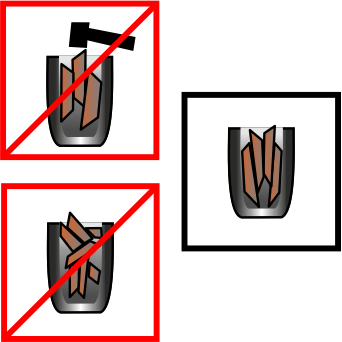

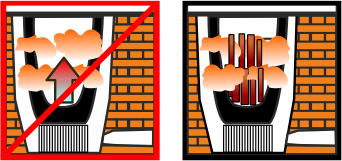

![]() | Слитки металла следует укладывать в тигель вертикально,
исключая заклинивание отдельных кусков. |
ПРОВЕДЕНИЕ ПЛАВКИ |

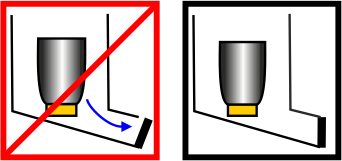

![]() | Категорически запрещается разогревать тигель с застывшим
в нем металлом. Отверстие для аварийного выпуска жидкого металла в печи должно быть закрыто. |

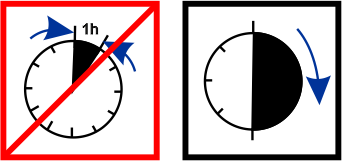

![]() | Плавку металла следует производить как можно быстрее.
|

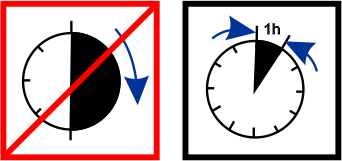

![]() | Между плавками не оставлять тигель в печи пустым.
Период между плавками должен быть минимальным. |

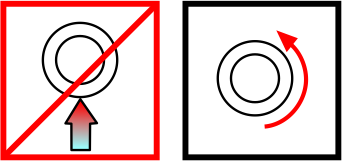

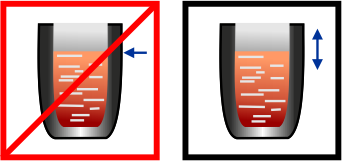

![]() | Уровень расплава в тигле необходимо менять во
избежание разъедания стенок тигля шлаками по “зеркалу” металла. |

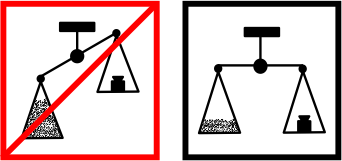

![]() | Строго соблюдать необходимое количество химических
добавок для модификации сплавов. |

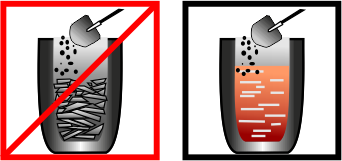

![]() | Вводить добавки только в расплавленный металл.
|
![]() | При перерывах в работе ( например: остановка в выходные)
тигли в печах необходимо медленно разогреть пустыми, независимо от марки тигля. |
![]() | В индукционных печах, где нагрев и расплавление металла происходят
за счет протекающих в нем токов, а тигель греется от металла, рекомендуется постепенное увеличение энергии, чтобы обеспечить равномерный нагрев тигля. Оптимальным в таком случае является непрерывный режим работы. |
ЧИСТКА
|
![]() | При отключении печи жидкий расплав необходимо удалить
из тигля. По окончании процесса плавления внутренняя поверхность горячего тигля должна быть аккуратно очищена от шлаков с помощью металлического скребка или лопатки. |
Эффективное использование тиглей подразумевает правильный выбор марки тигля.
Этот вопрос является достаточно сложным, и его решение зависит в каждом конкретном случае от условий эксплуатации.
